UP lifter 87x120 sjaj HS

Garderobni lifter 87x120 - sjaj

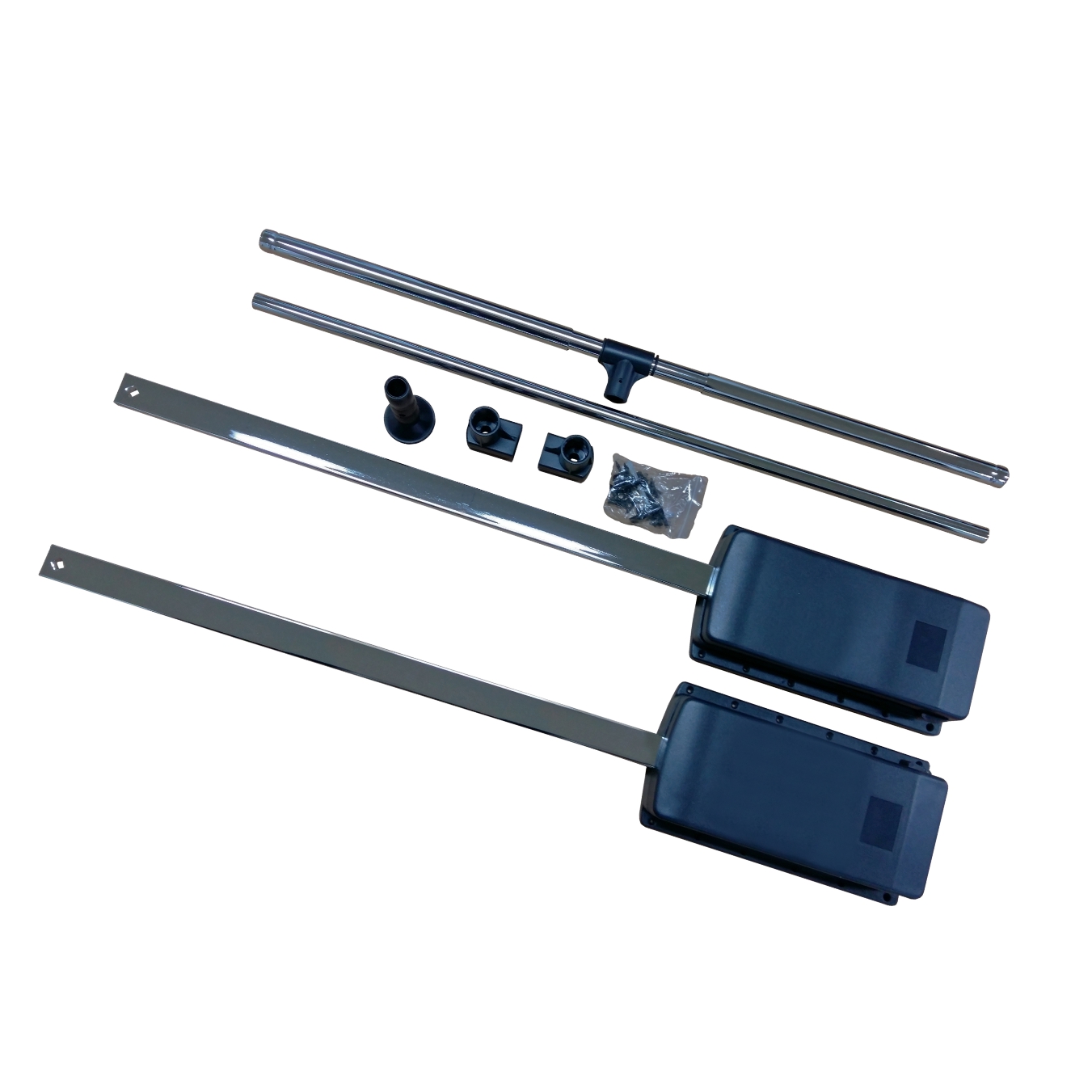

U pakovanju se nalazi: horizontalna šipka, glavna šipka, levi i desni lifter, plastični veznici za ugao od 90°, šrafovi i imbus ključ.

Boja: Maska liftera je crne boje, a nosači liftera, horizontalne i vertikalne šipke, su u srebro sjaj završnoj obradi.

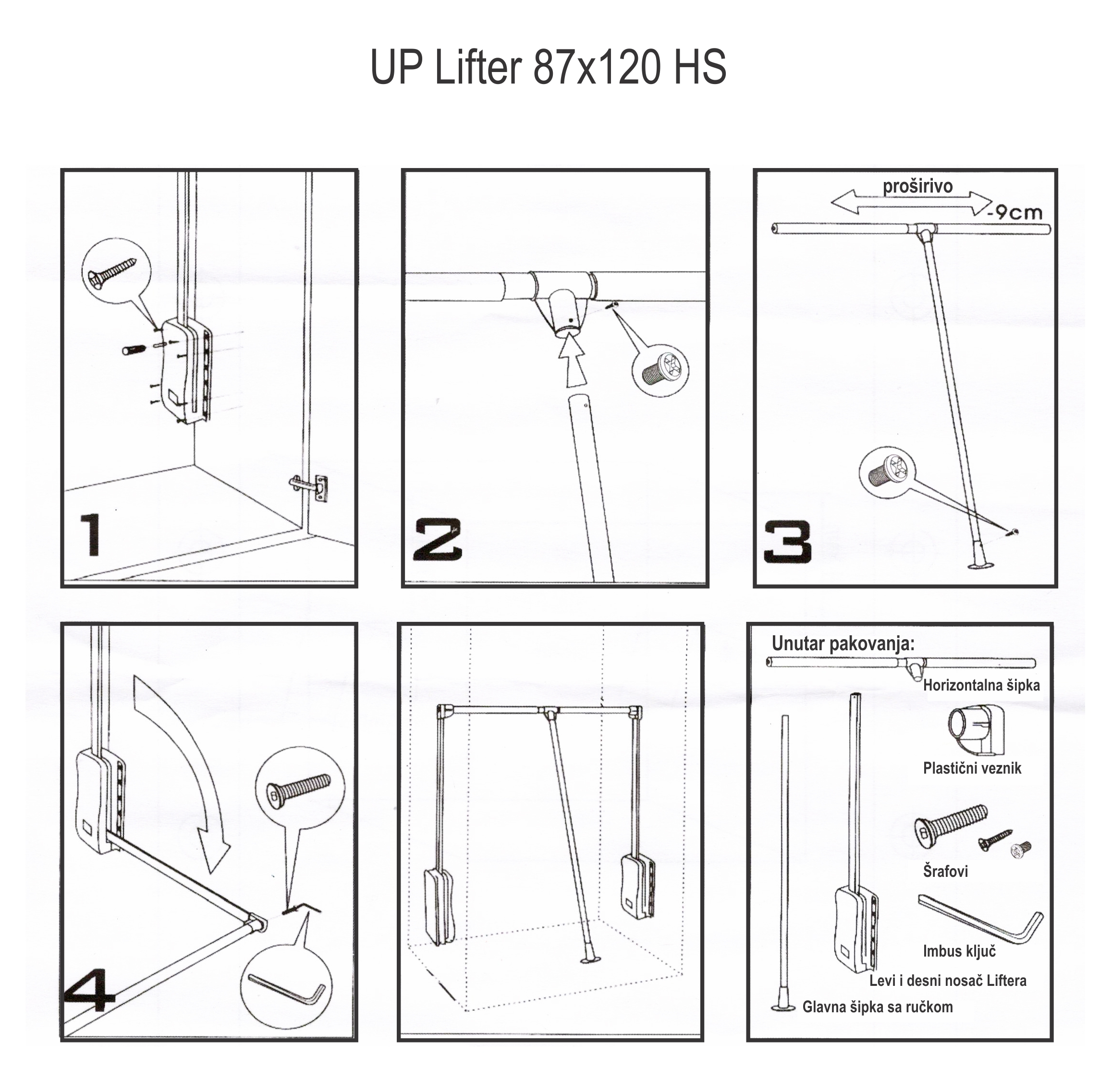

Uputstvo za montažu:

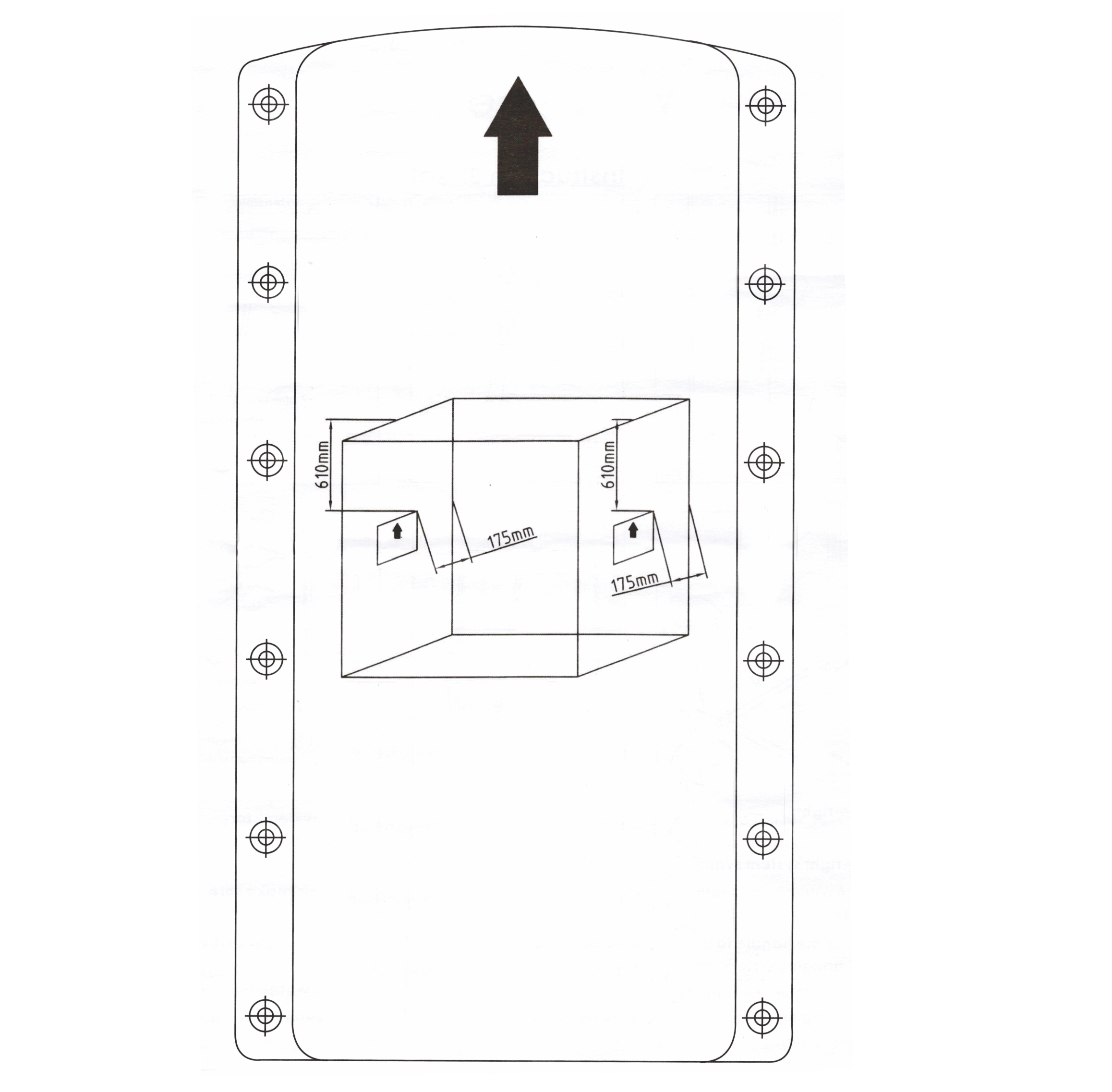

1. Fiksirajte levi i desni lifter za korpus sa najmanje 8-12 šrafova. Vodite računa da su levi i desni lifter postavljeni simetrično i vertikalno i horizontalno. Pozicija liftera u odnosu na leđa korpusa je 175mm, a u odnosu na plafon korpusa 610mm - pogledajte sliku.

2. Sa M3 šrafom povežite glavnu šipku i horizontalnu šipku koja povezuje oba liftera. Glavnu šipku postavite na sredinu horizontalne šipke u plastični veznik.

3. Postavite ručku na glavnu šipku uz pomoć M3 šrafa, i odredite širinu horizontalne šipke, koja treba da bude za 9 cm kraća od unutrašnje dimenzije korpusa.

4. Spustite na dole levi i desni nosač liftera i povežite ih sa horizontalnom šipkom uz pomoć plastičnih veznika za ugao od 90°, koristeći imbus ključ.

Glavna šipka sa ručicom trebala bi da stoji na sredini horizontalne šipke prilikom upotrebe liftera
